我国电声器件产业高速发展，技术水平和产品质量迅速提高，形成了从部件加工到成品设计和生产的完整的产业链，已成为世界第一的电声器件生产国和出口国，全球电声器件的生产中心。为了满足市场对电声器件越来越高的要求，电声行业在不断创新，新技术、新材料的应用日益增多。与此同时，也对胶粘剂在电声器件中的应用提出了新的挑战，本文概述了扬声器胶粘剂所面临的新挑战、新进展和发展趋势。（http：//slontek.com）
一、扬声器胶粘剂面临的新挑战1．扬声器的大功率化
超低音扬声器和汽车扬声器的发展趋向于大功率、大口径，例如 JBL 公司的 W15GTI 超低音扬声器额定功率 2000W，瞬时功率 5000W，MAGNAT 公司的 Omega530 扬声器口径为20″，更大的扬声器口径在 30″以上。对胶粘剂的挑战：Psychotenology，Inc.在 2006ALMA
冬季会议上发表的《测量音圈温度的实时系统》论文表明，扬声器在某种工作条件下音圈温度可高达 350℃以上。这足以表明越来越大功率、口径的扬声器对胶粘剂尤其是中心胶粘剂的耐温要求也越来越高。（http：//slontek.com）
2.扬声器的微型化
随着手机、笔记本电脑、MP3、MP4、PDA 等向小型化和微型化发展，要求这些产品使用的扬声器要微型化、高保真。例如日本村田制作所最新研制的压电扬声器外形尺寸只有 31
×16×1mm3。
对胶粘剂的挑战：除了要考虑胶粘剂本身对音质的影响外，还要考虑施胶工艺的一致性对音质的影响，即胶粘剂要便于涂胶量的控制和保证混合或固化效果的一致性。3.扬声器新材料的多样花随着材料科学技术的快速发展，近年来开发出了大量的新材料扬声器配件，既提高了扬声器
的性能又增加了美观效果。几乎所有的配件都有新材料的应用： T 铁、夹板：镀铬、电泳漆磁钢：钕铁硼、铝镍钴
盆架：PP、镀金、精铜和铝质盆架
振膜：PP、HOROFINE、纯丝、纯碳、聚酯、金属钛、铝、钻石振膜、Kevlar®
弹波：NOMEX、PEEK
音圈：Kapton、金属
对胶粘剂的挑战：对各种新材料的粘接。（http：//slontek.com）4.国际市场的环保要求
2003 年欧盟发布了 RoHS-2002/95/EC 指令《电子和电气设备限制有害物质法规》，2006 年 7 月 1 日强制实施，具体要求为：
Pb1000ppm
Cd100ppm
Hg1000ppm
Cr+61000ppm
PBB1000ppm
PBDE1000ppm
2003 年欧盟发布了 WEEE-2002/96/EC 指令《废弃电子设备指令》，已于 2005 年 8 月 13 日
强制实施。指令对废弃电子设备的回收提出了要求。扬声器属消费类设备，回收率要达到70%，再利用率要达到 50%。
2006 年 2 月 28 日我国七部委联合颁布了《电子信息产品污染控制管理办法》，将于 2007 年
3 月 1 日开始实施。
对胶粘剂的挑战：要求胶粘剂所含有毒物质符合限量要求，适用于采用环保新材料的扬声器的配件的粘接，胶粘剂不仅要对扬声器部件粘接牢固，还要易于回收时部件的分离。5.扬声器设计的新颖化近年来在扬声器的结构设计方面也有许多创新，NOKIATECHNOLOGYGMBH(DE)在数个国家申请了无胶接耐高温音圈结构设计专利，音圈耐温可达 350℃以上。我国甘肃稀土研究公司开发设计的无振膜扬声器，中文产品名称为“自由听”，没有了振膜和弹波，也就不用中心胶、边缘胶和弹波胶。2006 年 1 月 16 日丰田公司宣布新款“Estima”的所有车型上均采用了通过振动车顶内衬来形成扬声器的平板扬声器技术。该技术采用英国 NewTransducersLimited 的 NXT 平板扬声器技术。
对胶粘剂的挑战：由于这些新颖的设计与传统的扬声器结构完全不同，不仅是对扬声器胶粘剂技术水平的挑战，更是对扬声器胶粘剂发展前途的挑战。
二、国内外扬声器胶粘剂的发展概况1．国内外扬声器胶粘剂的主要生产厂商国外的扬声器胶粘剂生产厂商主要有美国的
Hernon、Dymax、德国的 HenkelLoctite、日本的 Cemedine、Nogawa、Denka。国内扬声器胶粘剂生产厂商主要有上海康达、上海三花、惠州恒大、立叁（台湾）等。2.国内外扬声器胶粘剂的质量水平目前国内外扬声器胶粘剂的质量水平还存在一定的差距，主要表现在国内一些胶种的性能比
国外产品差和产品的质量稳定性不是很好。所以，目前国外产品主要用于中高档扬声器，国内产品主要用于中低档扬声器。
3.国内外扬声器胶粘剂的应用现状
国内扬声器用胶以双组份丙烯酸酯胶和单组份溶剂胶为主，存在性能、气味和毒性等问题。欧美国家扬声器用胶以厌氧胶和高性能α-氰基丙烯酸酯胶为主，UV 胶、环氧胶的应用在逐步增多。厌氧胶有单组份、低气味、快固化的优点，高性能α-氰基丙烯酸酯胶具有无溶剂、单组份、固化快、材料适用性好的优点。
另外，国外正在开发和应用性能更好、施胶工艺更方便、更具环保性的新胶种，例如 UV 固化α-氰基丙烯酸酯胶、VL 胶（可见光固化胶）、多重固化 UV 胶和预活化单组份环氧胶等。
4.国内外扬声器胶粘剂的新进展（http：//slontek.com）

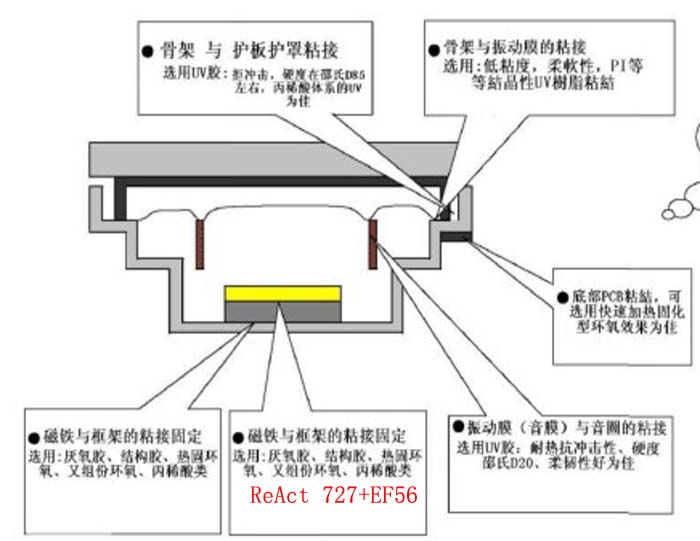

（1）厌氧胶
厌氧胶用于间隙小于 0.125 的磁路粘接，与促进剂配合使用可在几十秒钟内定位，24 小时完全固化。例如 Hernon 公司的 Hasa716 厌氧胶和 EFPrimer50 促进剂，适用温度范围-50/121℃。 Dymax846 系列厌氧胶，粘度 5000-30000cPs，与 540-ER 促进剂配合使用，适用温度范围-55/150℃；（2）丙烯酸酯胶
丙烯酸酯胶用于间隙大于 0.125 的磁路粘丙烯酸酯胶接，与促进剂配合使用可在几十秒钟内,24 小时完全固化。例如 Hernon 公司的 ReAct727 丙烯酸酯胶和 EFPrimer56 促进剂，适用温度范围-50/121℃。
Loctite 公司 324/7075、326/7694、332/7387、392/7387 丙烯酸酯胶与促进剂的组合,高粘度 17000-200000cps,332 耐温性能最好为-50/200℃。
美国 Cyberbond 公司 Cybercryl1326 丙烯酸酯胶/Cybercryl1094 促进剂，室温几分钟定位，
30min/90℃完全固化，适用温度范围-55/160℃，产品需零度储存。（3）高性能α-氰基丙烯酸酯胶（http：//slontek.com）
α-氰基丙烯酸酯胶经过改性，可以满足不同粘度、耐温性和柔韧性要求，与促进剂配合使用，可以快速深层固化和防止表面白化，除了磁路外的部位都有应用α-氰基丙烯酸酯胶的。例如 Hernon 公司 Quantum147 与 EFPrimer58 促进剂用作中心胶，使用 EFCAPrimer42 促进剂可用于 PP、PE 材料，适用温度范围-55/107℃，定位/完全固化时间为 40-50s/24h。 Quantum134 与 EFPrimer58 促进剂可用于音盆/盆架、弹波/盆架、防尘帽/音盆、压条/音盆等部位的粘接，定位/完全固化时间为 40-50s/24h，适用温度范围-55/82℃；
Loctite 公司高弹性α-氰基丙烯酸酯胶具有很好的弹性，使用 770、793、7951 等促进剂可用于 PP 材料中心等部位的粘接。Loctite 公司 Product4303UV 固化α-氰基丙烯酸酯胶，定位/完全固化时间为 5s/24h，15s 固化深度可达 7mm。
Lord 公司 CA5019α-氰基丙烯酸酯胶对于塑料和金属的定位时间为 15s 和 25s，适用温度范围-53/121℃，用于多孔材料和 PP、PE、PTFE 不用表面处理。
AdhesiveSystems，Inc.的 RP2400 耐高温α-氰基丙烯酸酯胶，适用温度范围-65/180℃，使用
Quick-TAC2 促进剂，可加速固化、防止白化。（4）UV 胶（http：//slontek.com）
由于 UV 胶具有单组份、固化快、耐温高、环保等优点，在扬声器装配中的应用逐渐增加，例如 Dymax 公司不同耐热等级的 UV 中心胶，LIGHTWELD20138 定位/完全固化时间为
0-60s/24h，适用温度范围-30/125℃，ULTRALIGHTWELD3094 系列定位/全固化时间为2-20s/24h，适用温度范围-55/180℃，ULTRALIGHTWELD9-20453 定位/全固化时间为2-20s/24h，适用温度范围-55/200℃。Dymax 公司还新开发了 Multi-Cure605 系列多重固化 UV 胶，UV 固化 35s 定位，用促进剂活化几分钟定位，110℃/60min、120℃/30min、150℃ /15min 加热完全固化。将 UV 固化和其它固化方法相结合，可以用于磁路等非透明材料的粘接。
Loctite 公司的 3106、3107、3108、3175UV 胶用于代替八字胶和用于音圈漆包线端头的固定。 Loctite 公司还推出了 VL 胶（可见光固化胶）3552、3553，在保持 UV 胶优点的基础上，减少了固化设备投入，避免了 UV 对人体的伤害。
（5）环氧胶
环氧胶具有良好的耐热性，主要应用为中心胶。由于双组份环氧胶对于配比和混合要求严格，使用不方便，目前环氧胶向单组份发展。LeepoxyPlastics,Inc.的 LEEBONDE30025-1 环氧中心胶，可选用三种固化剂，比例均为 10：1，固化条件分别为 20s、60s、90s/66℃，耐温 200℃。
Hernon 公司的 Conebonder395 单组份环氧中心胶，固化条件为 150℃/1.5min 或 120℃/2.5min
或 100℃/7min，耐热 204℃。Loctite 公司 2006 年最新推出的预活化单组份环氧胶，通过 UV 照射使其预活化，在一定的时间内粘接装配后可很快定位，可通过控制 UV 照射的时间来调节可调节 cao 作，UV 照射的时间范围为 5-12s，可 cao 作时间为 40-250s。60℃加热几分钟或室温 6h 即可完全固化。预活化单组份环氧胶克服了 UV 胶不能用于不透光材料的缺点，不但可以用于中心部位，还可以用为磁路等其它部位。（6）其它胶种
Hernon 公司的 HernonVoiceCoilBonder360 单组份酚醛丁腈胶用于 Kapton 骨架/线圈、Kapton音圈/Kapton 振膜的粘接，固化条件为 20min/82.3℃+204℃/45min+65℃/12h，耐热可高达
315℃。Lord 公司的 Lord®7542 双组份聚氨酯胶，体积比 1：1，通过静态混合器混合施胶， cao 作时间 4-5min/24℃，1h/室温或 6-8min/60℃或 1.5min/93℃初固，延长一倍时间即可固化完全，用于泡沫边、橡胶边、音盆、弹波、防尘帽、压条等部位的粘接。
上一信息：氢动力电池生产厂家
深圳市华志胜科技有限公司版权所有 2013-2024 保留所有权利
