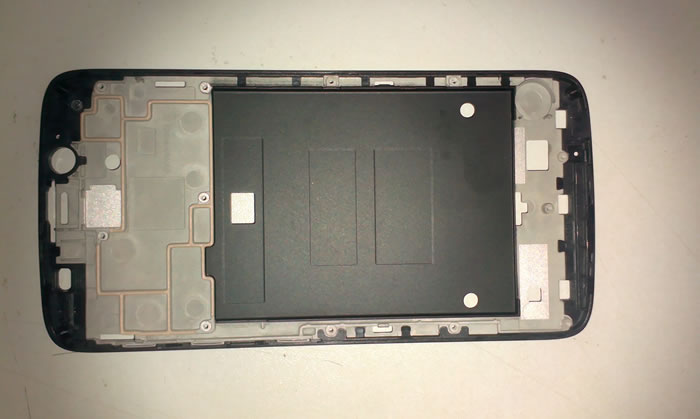

电磁屏蔽导电胶点胶加工的关键点有两个，一个是保证屏蔽体的导电连续性，即整个屏蔽体必须是一个完整的、连续的导电体。另一点是不能有穿过机箱的导体。对于一个实际的机箱，这两点实现起来都非常困难。
首先，一个实用的机箱上会有很多孔洞和孔缝：通风口、显示口、安装各种调节杆的开口、不同部分结合的缝隙等。屏蔽设计的主要内容就是如何妥善处理这些孔缝，同时不会影响机箱的其他性能（美观、可维性、可靠性）。这种情况下就必须采用FIP点胶加工来解决此类问题的发生了。
其次，机箱上总是会有电缆穿出（入），至少会有一条电源电缆。这些电缆会极大地危害屏蔽体，使屏蔽体的屏蔽效能降低数十分贝。妥善处理这些电缆是屏蔽设计中的重要内容之一（穿过屏蔽体的导体的危害有时比孔缝的危害更大）。
当电磁波入射到一个孔洞时，其作用相当于一个偶极天线（图1），当孔洞的长度达到λ/2时，其辐射效率最高（与孔洞的宽度无关），也就是说，它可以将激励孔洞的全部能量辐射出去。
